Новая двухдиапазонная антенна

Сборку новой антенны я задумал давно.Основным требованием было:
  • Двухдиапазонность,так как радиостанция у меня на 145 и 430МГц.
  • Хорошая диаграама направленности
Чертёж антенны дал нам с Женей местный радиолюбитель:

Мы, внимательно его изучив ,и купив материал начали сборку.
Конструкция самих элементов:
 Как видно из фотографий-это соединительные электрокоробки
 На кабель надет ферритовый бочонок,склееный из 5 ферритовых колец,для симметрирования.
Все отверстия просиликонены,чтобы вода не попала (антенна всётаки на крыше будет стоять)
 Ну и готовые элементы
Так как U-болтов я не нашел,оббегав все магазины и склады ,пришлось крепить элементы к мачте с помощью самодельных,была нарезана проволока 6мм,и нарезана резьба М5,все это согнуто по форме.Получилось ничуть не хуже;)
Конструктив:
После изготовления антенны,начался долгий период ожидания удачного дня для вылазки на крышу,с целью навести там порядок.
  Задачи были:
 1)Снять мою направленную Яги
2)Повалить мачту (состояние которой вы могли видеть на фотках осенью)
3)Распилить упавшую ТВ антенну,чтоб под ногами не валялась.
(Фотографии показаны еще с прошлой вылазки)

4)Установить новую опору для новой мачты

 Всё это было успешно выполнено:
Опора представляет из-себя швеллер толшиной 10мм (какой был)
Так-же была снята вот такая антенна,с сгнившой мачты:
Я её забрал, так как она самая целая из всего что там было из антенн.

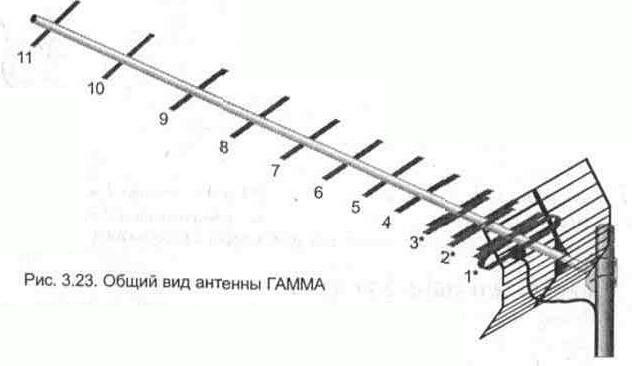

Из документации в интернете я опознал в ней антенну «ГАММА» АТИГ (В)-5.2.21-41.19
Антенна телевизионная приемная наружная для индивидуального пользования предназначена для приема сигналов телевидения, передаваемых с горизонтальной (вертикальной) поляризацией в полосе частот 470... 638 МГц (каналы с 21 по 41) в зоне уверенного приема .


Технические параметры
Коэффициент усиления антенны по отношению к полуволновому вибратору, дБ, не менее:
470... 500МГЦ........................................................................................ 9
500... 540МГЦ.........................................................................................10
540... 570 МГц.........................................................................................11
570... 638МГЦ........................................................................................./9, 5
Коэффициент бегущей волны (КБВ), измеренный на конце кабеля снижения, не менее,.......................................................................................................0, 6
Кабель снижения подключается к петлевому вибратору с помощью симметрирующего устройства, выполненного в виде эквивалента полуволновой кабельной петли (рис. 3. 24), размещенного в корпусе присоединителя кабельного ПАК-Д.


Через несколько дней,я вылез на крышу установить новую антенну:
Я,и моя новая антенна

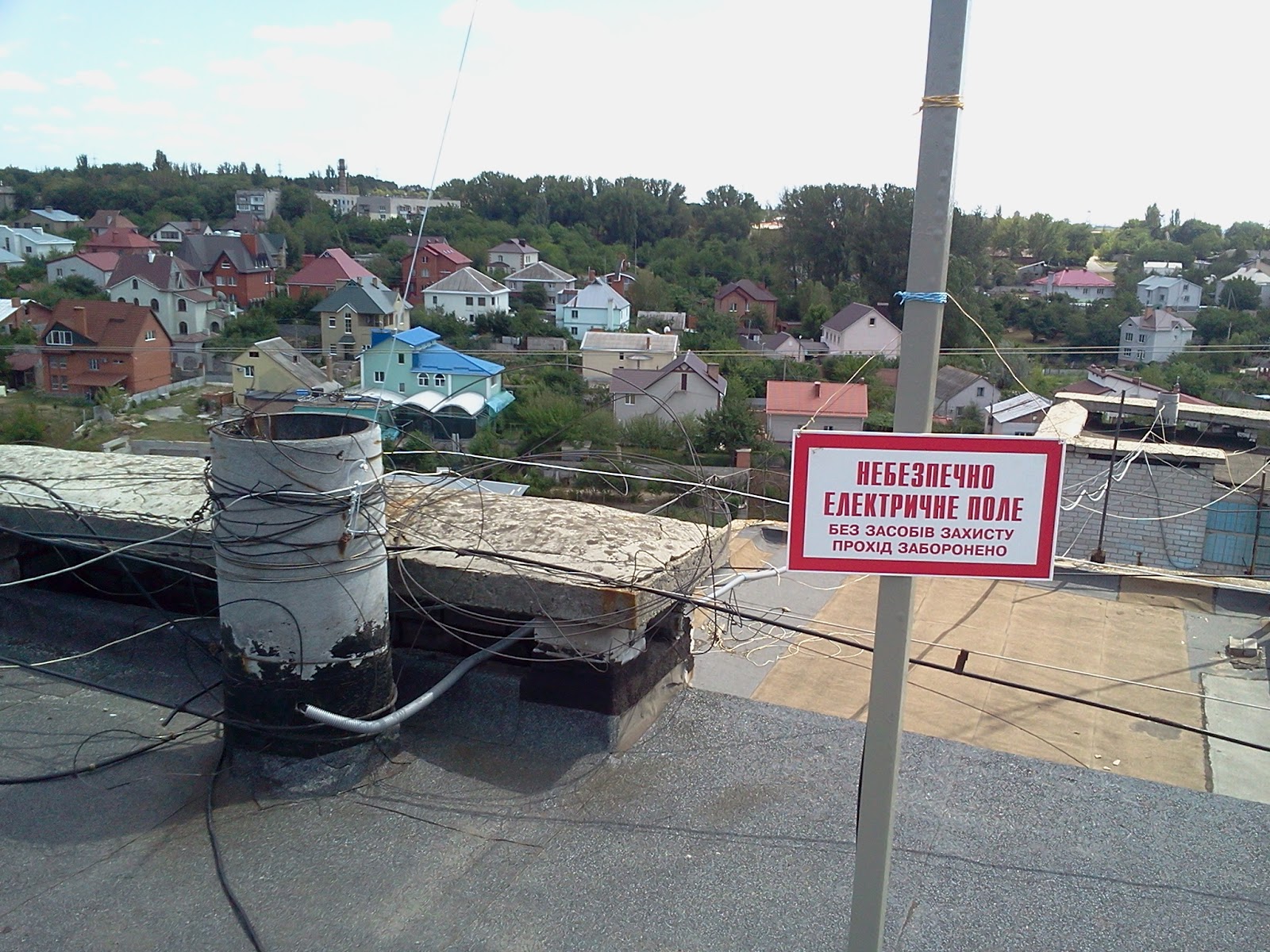

Ради прикола повесил табличку;)
Уверен,что лица интернетчиков,кабельщиков,и прочих людей, которые полезут на крышу, и наткнутся на антенну, да еще и с такой табличкой, будут примерно такими;)
После нескольких дней проверок, антенна работает отлично!
только спустившись с крыши,включив трансивер на 145.500 МГц,и дав общий вызов-сработал с UV5EUE (4-км от меня) и затем с UW5ECG (9-км).
Так-же:
 -Открылся Днепропетровский репитер R2
 -Стало слышно всех АТБ-шников в округе
 -Достаю до местного попугая на 145.575 МГц
-Услышал много новых служб в Днепропетровске: такси,охранные фирмы,железнодорожников и т.д

Как говорится: Время покажет,ну а пока я довольствуюсь своей новой антенной:)
Всем дальних связей и поменьше помех!
73! de UW5EDP
